一、項目需求

       定邊縣某兩所中學要求新建一套“標準化考點高考英語聽力廣播系統”，并對建設高考英語聽力廣播系統提出了具體要求：

       1、確保高考英語聽力廣播具有高保真音質效果，系統運行具備高穩定性和高可靠性。

       2、從音源、功放、線路、接收、供電等多方面建立備份機制，規避因停電或設備線路故障而導致聽力考試中斷的情況發生，從技術層面全力確保高考英語聽力考試零故障安全順利進行。

二、項目總體方案

       根據聽力考試廣播系統需求，在廣播系統選型上首先考慮設備的穩定性和系統的穩定性，高考聽力廣播系統架構采用數字IP廣播與模擬廣播雙系統備份設計，對于系統架構主要核心設備采用備份機制，使系統的穩定性加強，對聽力廣播系統確保萬無一失，同時在揚聲器和線路設計中同樣也考慮備份設計。教室采用雙揚聲器設置和線路雙備份設計，保證每個教室在單個揚聲器和單條線路出現故障時，保證聽力廣播系統能正常運行；機房廣播系統電源考慮雙電源機制，考慮UPS作為緊急備用電源，確定停電設備能正常工作不間斷。

三、標準化考點高考英語聽力廣播系統原理圖

四、標準化考點高考英語聽力廣播系統設計要點

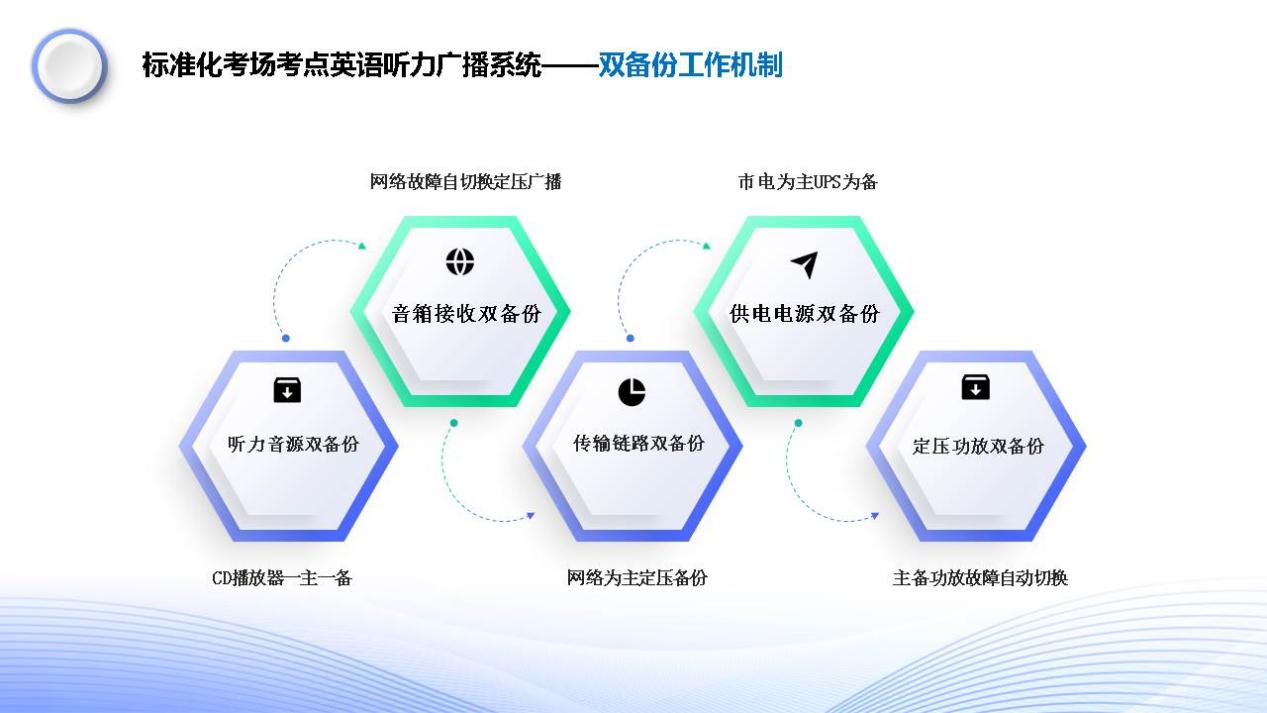

       標準化考點高考英語聽力廣播系統，將數字網絡廣播和模擬定壓廣播架構和各自優勢融為一體，采用多維度雙備份工作機制全新設計思路，最大限度保障高考英語聽力考試廣播系統零故障高穩定性運行，具體如下：

       1、聽力音源雙備份：采用一臺電腦不安裝多余的軟件，使用Windows Media Player進行播放來作為高考聽力的音源播出設備，考試時若主電腦出現故障，可切換至備用DVD/CD播放器進行音源的播出，實現主備電腦/DVD/CD播放器互為備份。

       2、定壓功放雙備份：在模擬定壓備份廣播系統中設置功放主備自動切換工作機制，由主備切換器實時檢測功放的工作狀態，主功放發生故障時可在2秒鐘內自動切換至備用功放工作，確保高考英語聽力廣播系統不中斷順利進行。

       3、傳輸鏈路雙備份：采用以局域網為傳輸鏈路的數字廣播傳輸模式和以雙芯護套線為傳輸鏈路的定壓廣播傳輸模式構建傳輸鏈路的雙備份，數字廣播傳輸鏈路為主，定壓廣播傳輸鏈路為備，考試時高考英語聽力廣播在主備傳輸鏈路中同步傳輸，來防止主傳輸鏈路故障導致高考英語聽力的中斷。

       4、接收音箱雙備份：考場雙備份聽力音箱可同時接收數字網絡廣播和定壓廣播鏈路傳輸?shù)母呖悸犃�廣播信號，當雙備份聽力音箱因網絡廣播服務器或數字網絡傳輸鏈路故障無法連接網絡廣播服務器時，可在2秒鐘內自動熱切換至定壓廣播模式，不間斷進行高考英語聽力的播放。

       5、供電電源雙備份：系統整體采用市電AC220V供電為主、UPS供電為備的雙供電保障工作機制，當市電能夠正常供電時采用市電供電，當市電斷電時采用UPS儲備的電源進行供電，確保系統能夠在斷電的情況下具備1小時正常工作的能力。

五、標準化考點高考英語聽力廣播系統實現功效

       1、滿足聽力考試標準：新建系統總體參數符合省招辦《關于做好我省普通高考英語聽力考試設備升級改造工作的通知》中“普通高考英語聽力考試設備配置要求”。

       2、具備備用電源保障：廣播室具有備用電源保障系統（UPS），各考場終端（每個教室配置的雙備份聽力音箱）由廣播室集中統一供電，能夠在廣播室對終端進行統一管理，打開或關閉各終端電源，同時保證在市電停電的狀態下系統能夠正常運行一小時。

       3、具備獨立運行網絡：新建系統，不與校園網共用線路及設備。系統能提供音源一主一備且可自由切換，能指定各終端（每個教室配置的雙備份聽力音箱）廣播任意在播音源。在考試期間能獨立運行，在非考試期間又能作為校園廣播獨立運行，實現網上任意節點廣播。

       4、可高保真語音還原：新建系統聲音還原性好，保證聲音清晰、干凈，不失真，不變調，不走樣。在待機狀態下，當音量電平設置至最高時，距音箱0.3米處聽不到靜態噪聲。

       5、主備廣播自動切換：新建系統數字鏈路為主、模擬鏈路為備份線路，當主數字鏈路出現故障時，模擬備份鏈路能自動迅速切換到工作狀態，實現無縫對接，保障聽力考試順利進行。

       6、具備校園廣播功能：新建系統具備校園廣播系統功能，可實現廣播系統全校覆蓋，支持定時廣播，統一、分區、定點尋址廣播，支持分控廣播和手動緊急廣播。

六、標準化考點高考英語聽力廣播系統功能

       1、定時節目播放：可根據作息時間不同，通過系統編程實現無人值守，設定不同分區、播放不同音樂、定時打鈴等，完全滿足英語聽力考試廣播和校園日常廣播的雙重需要。

       2、個性節目播放：每個教室安裝一套壁掛式雙備份聽力音箱，每個音箱都具有獨立的IP地址，可以單獨接收服務器的個性化定時播放節目，可以實現區域內廣播播放以及本地播放功能，各個點位之間互不干擾。支持110V模擬定壓廣播信號輸入，具備主備故障檢測自動切換功能。

       3、任意分區編組：可通過IP網絡廣播系統軟件對IP網絡廣播接收終端（雙備份聽力音箱、網絡廣播功放、網絡廣播控制器等）進行任意分區編組控制和管理。

       4、支持分控廣播：在領導辦公室、教務處、廣播站等設置分控電腦，能夠就近操作提高工作效率；通過觸摸屏話筒對全�；蛩�轄范圍內任何終端講話或播放音頻文件。

       5、終端多源輸入：教室雙備份聽力音箱為主副音箱結構，支持接收數字網絡廣播信號和模擬定壓廣播信號，當無法正常收到網絡廣播服務器發出的信號時，可在2秒時間內自動切換為模擬定壓廣播接收。支持本地音頻接入，可進行本地音頻擴聲。

       6、廣播終端監聽：系統可在網絡中任意點安裝網絡音箱作為系統監聽使用，實現單點選擇監聽功能，也可通過網絡廣播軟件實現對播放終端播放狀態的監聽。

       7、設備狀態監控：可通過設置在校廣播室的管理軟件平臺，實時查看設備的工作狀態正常與否。
